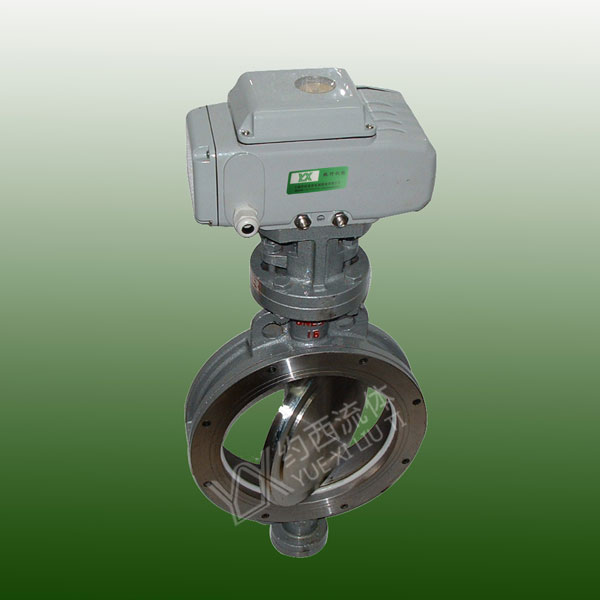

YXJXD973F电动三偏心硬密封蝶阀
YXJXD973F-(C、P、R）-PN10、16、25采用精密的U形弹性密封圈和三偏心多层次金属硬密封机构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调解流量和截断流体适用。该阀采用三偏心结构，阀座与碟版密封面均采用铸钢和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越管越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封盒弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀，适用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，适用寿命长。
4、本阀具有双向密封功能，安装时不受节制流向的限制，也不受空间位置的影响，可在任何方向安装。
5、驱动装置可以多工位（旋转90°或180°）安装，便于用户适用。
主要技术参数和性能指标

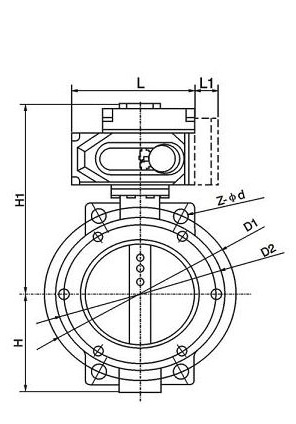

YXJXD973F主要连接尺寸（单位：mm）
|
公称通径 |
外形尺寸（参考值） |
连接尺寸 |
执行器机构选配 |
|||||||||
|
PN1.0MPa |
PN1.6MPa |
|||||||||||
|
毫米 |
英寸 |
L |
H1 |
H |
D2 |
D1 |
Z-Φd |
D2 |
D1 |
Z-Φd |
||
|
50 |
2 |
161 |
215 |
85 |
82 |
125 |
4-18 |
82 |
125 |
4-18 |
JX-008 |
381R-05 |
|
65 |
21/2 |
188 |
280 |
90 |
95 |
145 |
4-18 |
95 |
145 |
4-18 |
JX-010 |
381R-10 |
|
80 |
3 |
188 |
285 |
100 |
108 |
160 |
4-18 |
108 |
160 |
8-18 |
JX-015 |
381R-10 |
|
100 |
4 |
268 |
310 |
120 |
125 |
180 |
4-18 |
125 |
180 |
8-18 |
JX-020 |
381R-20 |
|
125 |
5 |
268 |
310 |
130 |
138 |
210 |
8-18 |
138 |
210 |
8-18 |
JX-030 |
381R-30 |
|
150 |
6 |
268 |
315 |
160 |
198 |
240 |
8-22 |
198 |
240 |
8-22 |
JX-050 |
381R-50 |
|
200 |
8 |
268 |
380 |
210 |
236 |
295 |
8-22 |
236 |
295 |
12-22 |
JX-060 |
381R-60 |
|
250 |
10 |
268 |
460 |
250 |
276 |
350 |
12-22 |
276 |
350 |
12-26 |
JX-080 |
381R-60 |
|
300 |
12 |
268 |
475 |
250 |
300 |
400 |
12-22 |
308 |
410 |
16-30 |
JX-100 |
381R-100 |
|
350 |
14 |
268 |
510 |
320 |
332 |
460 |
16-22 |
340 |
470 |
16-30 |
JX-200 |
381R-100 |
|
400 |
16 |
268 |
550 |
350 |
366 |
515 |
16-22 |
374 |
525 |
20-36 |
JX-300 |
381R-150 |
|
450 |
18 |
268 |
590 |
380 |
366 |
565 |
20-26 |
384 |
585 |
20-36 |
JX-400 |
381R-150 |
YXJXD973F规格参数
|
公称通径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
||
|
公称压力PN（MPa） |
0.6、1.0、1.6、2.5、4.0 |
|||||||||||||||||
|
流量特性 |
近似等百分比、直线特性、 |
|||||||||||||||||
|
阀板转角（度） |
0°～至90°（可调） |
|||||||||||||||||
|
允许泄漏量等级 |
软密封：零泄露 硬密封：≤额定Cv×0.001% |
软密封：VI微气泡级，金属密封≤额定CV×0.065% |
||||||||||||||||
|
执行器型号 |
JX、 3810R、PSQ |
|||||||||||||||||
|
作用形式 |
开关型、智能调节型、（隔爆型） |
|||||||||||||||||
|
电源电压 |
AC220V 50Hz或AC380V 50Hz |
|||||||||||||||||
|
调节型 |
输入信号 |
DC4～20mA DC0～10mA 1-5V DC |
||||||||||||||||
|
输出信号 |
DC4～20mA DC0～10mA 1-5V DC |
|||||||||||||||||
|
基本误差 |
≤±2.5% |
|||||||||||||||||
|
回 差 |
≤±2.5% |
|||||||||||||||||
|
死 区 |
≤1% |
|||||||||||||||||
|
可调节比 |
250:1 |
|||||||||||||||||
|
开关型 |
电源电压 |
AC220V/AC380V/AC110V/DC24V |
||||||||||||||||
|
反馈信号 |
有源触点信号、无源触信号 |
|||||||||||||||||
