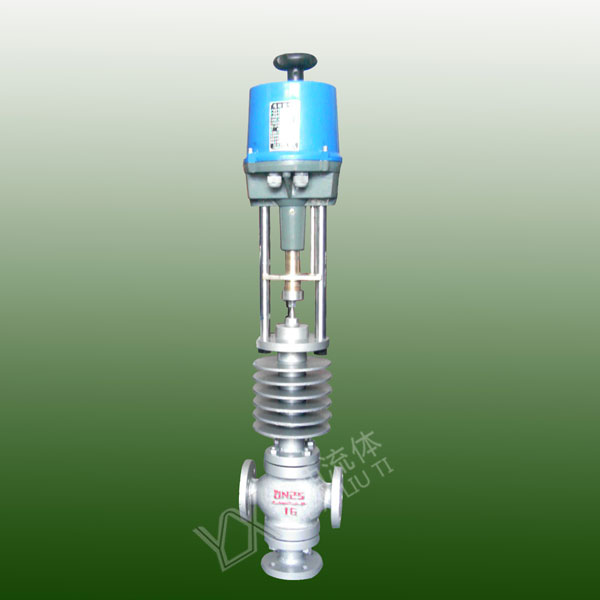

YXRHL电子式电动三通调节阀
YXRHL/FL电子式电动三通调节阀，由381L型(或PSL系列)直行程电子式电动执行机构和三通阀组成。内含饲服功能，接受统一的 4-20mA 或1-5V•DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。

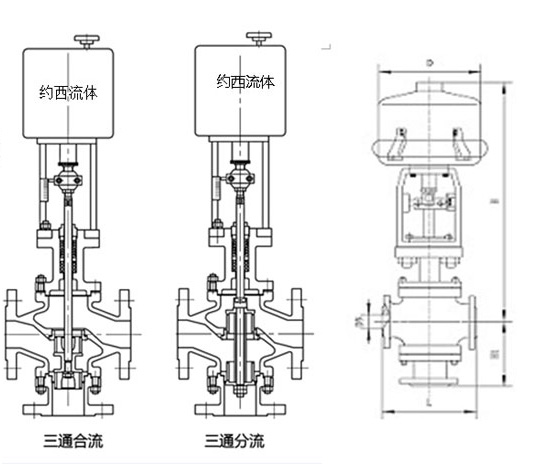

YXRHL/FL电子式电动三通调节阀外形尺寸(mm)
| 合流（YXRHL） |
分流（YXRFL） |
||||||||||||||||
|
DN |
L |
H2 |
H1 |
L |
H2 |
H1 |
|||||||||||
|
PN（MPa） |
PN（MPa） |
PN（MPa） |
PN（MPa） |
||||||||||||||
|
1.6 |
4.0 |
6.4 |
常温 |
中温 |
1.6 |
4.0 |
6.4 |
1.6 |
4.0 |
6.4 |
常温 |
中温 |
1.6 |
4.0 |
6.4 |
|
|
|
25 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
185 |
190 |
200 |
615 |
763 |
140 |
150 |
160 |
|
|
32 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
200 |
200 |
210 |
622 |
773 |
150 |
160 |
170 |
|
|
40 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
220 |
220 |
235 |
625 |
776 |
160 |
170 |
180 |
|
|
50 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
250 |
255 |
265 |
640 |
791 |
180 |
190 |
200 |
|
|
65 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
275 |
285 |
295 |
861 |
1024 |
200 |
210 |
220 |
|
|
80 |
300 |
310 |
320 |
879 |
1042 |
210 |
230 |
240 |
300 |
310 |
320 |
885 |
1050 |
225 |
250 |
265 |
|
|
100 |
350 |
360 |
370 |
873 |
1036 |
220 |
250 |
260 |
350 |
360 |
370 |
900 |
1060 |
245 |
275 |
285 |
|
|
125 |
410 |
430 |
440 |
1029 |
1244 |
260 |
300 |
300 |
410 |
425 |
440 |
1050 |
1265 |
285 |
320 |
325 |
|
|
150 |
450 |
465 |
475 |
1046 |
1261 |
280 |
320 |
320 |
450 |
460 |
475 |
1060 |
1275 |
305 |
340 |
345 |
|
|
200 |
550 |
560 |
570 |
1075 |
1290 |
320 |
380 |
380 |
550 |
560 |
570 |
1105 |
1320 |
350 |
400 |
410 |
|
|
250 |
635 |
660 |
670 |
1451 |
1641 |
340 |
474 |
474 |
635 |
660 |
670 |
1505 |
2800 |
340 |
474 |
474 |
|
|
300 |
720 |
740 |
770 |
1512 |
1760 |
380 |
584 |
584 |
720 |
740 |
770 |
1545 |
1820 |
380 |
584 |
584 |
|
YXRHL/FL电子式电动三通调节阀 执行机构
| 型号 |
381LSA-08 |
381LSA-20 |
381 LSA -30 |
381 LSA -50 |
381 LSA -65 |
381 LSA -99 |
381 LSA -160 |
|
隔爆型号 |
381-08 |
381-20 |
381-30 |
381-50 |
381-65 |
381-99 |
381-160 |
|
输出力推(N) |
800 |
2000 |
3000 |
5000 |
6500 |
10000 |
16000 |
|
最大行程L(mm) |
30 |
60 |
100 |
||||
|
工作速度(mm/S) |
4.2 |
2.1 |
3.5 |
1.7 |
2.8 |
2.0 |
1.0 |
|
主要技术参数 |
电源电压：220V/50Hz 输入信号：4-20mA或1-5V·DC 输出信号：4-20mA·DC |
||||||
|
防护等级：相当IP55 隔爆标志：ExdⅡBT4 手操功能：手柄 |
|||||||
|
环境温度：-25～+70℃ 环境湿度：≤95% |
|||||||
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
额定流量系数Kv |
合流阀 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
800 |
1360 |
|
|
分流阀 |
— |
— |
— |
— |
— |
82 |
135 |
210 |
340 |
535 |
800 |
1360 |
||
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
配用执行机构型号 |
381LSA /381-20 |
381LSA /381-30 |
381LSA /381-50 |
381LSA /381-65 |
381LSA /381-99 |
|||||||||
|
允许压差(Mpa) |
3.2 |
2.2 |
2.2 |
1.4 |
1.38 |
0.94 |
0.61 |
0.51 |
0.36 |
0.2 |
0.19 |
0.13 |
||
