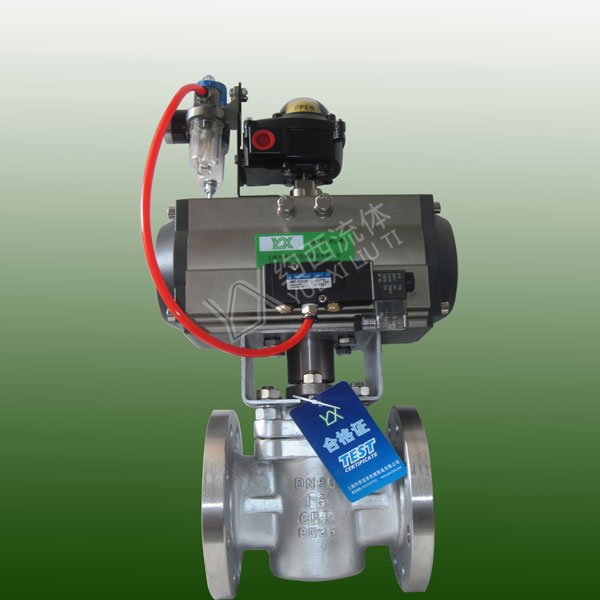

YXX643PPL-16P气动开关旋塞阀
产品简介
旋塞阀是用带通孔的塞体做为启闭件,通过塞体与阀杆的转动实现启闭动作的阀门。
旋塞阀结构简单，启闭迅速，流体阻力小。近年来作为历史上最早被人们采用的阀门之一，不但没有被球阀等型式的阀门所代替，反而市场呈现愈来愈火爆的趋势。
- 公司推出的旋塞阀系列
旋塞阀基本系列有两类：
- YXX643F型：特殊设计的阀座衬套（PTFE或对位聚苯）与钢制塞体组成的密封副；塞体为不锈钢（不衬）。
- YXX643PPL型：全部阀体、塞体通道表面内衬FEP。以及根据上述基本型式扩展而至的内衬PFA、PCTFE和使温度达200度的PPL，用于镶嵌阀座的对位聚苯新材料以满足各种工况需要。
- YXX43F型旋塞阀结构特点
- 阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在不断变化，直至到达全开全关位置时，产生足够的密封比压，密封副达到零泄漏。
- 双道沟槽密封环既可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。
- 塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，既可以调整密封面的密封比压，使塞子转动灵活，又能保证进、出口端和中法兰连接端的密封。
- 整个密封过程可近似认为与管道内压力无关。
- PTFE衬套内，根据使用温度和工作介质采用不同衬料的填充物，润滑好、寿命长。
设计规范
|
遵循规范 |
STANDARD |
|
设计与制造 |
API 599 |
|
结构长度 |
API 599（ANSI 150LB~300LB NPS1/2~12） |
|
法兰尺寸 |
ANSI B16.5 |
|
压力试验 |
API 598 |
|
标 志 |
MSS SP-25 |
|
供 货 |
API 599 |
主要零部件材料表
|
序 号 |
零件名称 |
灰铸铁 |
碳钢 |
不锈钢 |
超低碳不锈钢 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
阀体、阀盖 |
A126 Ci35A |
A216WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
衬里层/阀座/卡套 |
PTFE（F4） PCTFE（F3）PVDF（F2）FEP（F46）PFA PPL |
|||||
|
3 |
塞子 |
A216 WCB A105 MONEL合金 CF8 CF8M CF3 CF3M |
|||||
|
4 |
调节垫圈 |
A182 F6 A182 F304 A182 F316 A182 F304L A182 F316L |
|||||
|
5 |
调节垫片 |
RPTFE、PFA |
|||||
|
6 |
O形圈 |
VITION（氟橡胶） |
VITION（氟橡胶） |
||||
|
7 |
螺栓 |
A193 B7 |
A193 B8M |
||||
|
8 |
螺母 |
A194 2H |
A1948 |
||||
|
9 |
手柄 |
A105/EP.CR |
A105/EP.CR |
||||
主要连接尺寸YXX643PPL
|
公称通径 |
标准值 |
参考值 |
|||||||||
|
DN |
NPS |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
Do |
H |
W(kg) |
|
ANSI 150Lb |
|||||||||||
|
15 |
1/2 |
108 |
89 |
60.5 |
35 |
2 |
12 |
4-Φ15 |
120 |
85 |
2 |
|
20 |
3/4 |
117 |
98 |
70 |
43 |
2 |
12 |
4-Φ15 |
140 |
95 |
3 |
|
25 |
1 |
127 |
108 |
79.5 |
51 |
2 |
12 |
4-Φ15 |
140 |
105 |
4.5 |
|
32 |
1 1/4 |
140 |
117 |
89 |
64 |
2 |
13 |
4-Φ15 |
200 |
115 |
5.2 |
|
40 |
1 1/2 |
165 |
127 |
98.5 |
73 |
2 |
15 |
4-Φ15 |
250 |
125 |
7.5 |
|
50 |
2 |
178 |
152 |
120.5 |
92 |
2 |
16 |
4-Φ19 |
250 |
140 |
11 |
|
65 |
2 1/2 |
190 |
178 |
139.5 |
105 |
2 |
18 |
4-Φ19 |
300 |
150 |
12.5 |
|
80 |
3 |
203 |
190 |
152.5 |
127 |
2 |
19 |
4-Φ19 |
300 |
185 |
18 |
|
100 |
4 |
229 |
229 |
190.5 |
157 |
2 |
24 |
8-Φ19 |
350 |
200 |
23 |
|
125 |
5 |
254 |
254 |
216 |
186 |
2 |
24 |
12-Φ25 |
350 |
215 |
32 |
|
150 |
6 |
267 |
279 |
241.5 |
216 |
2 |
26 |
12-Φ25 |
200 |
455 |
52 |
|
200 |
8 |
292 |
343 |
298.5 |
270 |
2 |
29 |
12-Φ29 |
240 |
495 |
115 |
|
ANSI 300Lb |
|||||||||||
|
15 |
1/2 |
140 |
95 |
66.5 |
35 |
2 |
15 |
4-Φ15 |
160 |
85 |
2.5 |
|
20 |
3/4 |
152 |
117 |
82.5 |
43 |
2 |
16 |
4-Φ19 |
160 |
95 |
4 |
|
25 |
1 |
165 |
124 |
89 |
51 |
2 |
18 |
4-Φ19 |
200 |
105 |
5 |
|
32 |
1 1/4 |
178 |
133 |
98.5 |
64 |
2 |
19 |
4-Φ19 |
250 |
115 |
6 |
|
40 |
1 1/2 |
190 |
156 |
114.5 |
73 |
2 |
21 |
4-Φ22 |
250 |
125 |
8.5 |
|
50 |
2 |
216 |
165 |
127 |
92 |
2 |
23 |
8-Φ19 |
300 |
140 |
13 |
|
65 |
2 1/2 |
241 |
190 |
149 |
105 |
2 |
26 |
8-Φ22 |
300 |
150 |
15 |
|
80 |
3 |
283 |
210 |
168.5 |
127 |
2 |
29 |
8-Φ22 |
350 |
185 |
24 |
|
100 |
4 |
305 |
254 |
200 |
157 |
2 |
32 |
8-Φ22 |
350 |
200 |
27 |
|
125 |
5 |
381 |
279 |
235 |
186 |
2 |
35 |
8-Φ22 |
400 |
225 |
40 |
|
150 |
6 |
403 |
318 |
270 |
216 |
2 |
37 |
12-Φ22 |
200 |
460 |
65 |
|
200 |
8 |
419 |
381 |
330 |
270 |
2 |
42 |
12-Φ25 |
240 |
495 |
145 |
|
ANSI 600Lb |
|||||||||||
|
25 |
1 |
232 |
124 |
89 |
51 |
7 |
18 |
4-Φ19 |
250 |
125 |
7 |
|
32 |
1 1/4 |
229 |
133 |
98.5 |
64 |
7 |
21 |
4-Φ19 |
250 |
135 |
8.2 |
|
40 |
1 1/2 |
241 |
156 |
114.5 |
73 |
7 |
23 |
4-Φ22 |
300 |
140 |
10.8 |
|
50 |
2 |
292 |
165 |
127 |
92 |
7 |
26 |
8-Φ19 |
350 |
150 |
12.5 |
|
65 |
2 1/2 |
330 |
190 |
149 |
100 |
7 |
29 |
8-Φ22 |
350 |
175 |
15.3 |
|
80 |
3 |
356 |
210 |
168 |
127 |
7 |
32 |
8-Φ22 |
400 |
195 |
25 |
|
100 |
4 |
432 |
273 |
216 |
157 |
7 |
38 |
8-Φ25 |
400 |
215 |
29.5 |
|
150 |
6 |
559 |
356 |
292 |
216 |
7 |
48 |
12-Φ29 |
280 |
500 |
70 |
|
200 |
8 |
660 |
419 |
349 |
270 |
7 |
56 |
12-Φ32 |
280 |
515 |
155 |
